SMC (Smjesa za oblikovanje lima)
Prikladno za masovnu proizvodnju proizvoda koji zahtijevaju visoku kvalitetu površine i otpornost na vremenske uvjete, koji su osjetljivi na troškove i ne zahtijevaju ekstremnu strukturnu čvrstoću ili svojstva male težine. Njegove prednosti uključuju stabilne performanse kalupljenja, dobru završnu obradu površine i zrelu automatizaciju. Međutim, relativno je težak, s ograničenim mehaničkim svojstvima (u usporedbi s kompozitima od kontinuiranih vlakana) i točnosti dimenzija.
HP-RTM (high-pressure resin transfer moulding)
Prikladno za strukturne komponente koje zahtijevaju visoku krutost/čvrstoću, lagani dizajn i kontinuitet vlakana ili kada je omjer čvrstoće i težine ključni čimbenik u proizvodnji. Njegove prednosti uključuju visoku specifičnu čvrstoću konačnog proizvoda i sposobnost proizvodnje konstrukcijskih dijelova tankih stijenki, velikog raspona. Nedostaci su složeni procesi, visoki troškovi kalupa, alata i materijala te strogi zahtjevi za kontrolom procesa. Vrijeme ciklusa i produktivnost ograničeni su sustavom stvrdnjavanja.
1. Materijalna razlika
|
| SMC | HP-RTM |
| Sastavi | Sjeckana vlakna (uglavnom staklena vlakna) poliester ili nezasićena smola matrica punila/usporivači plamena/ubrzivači modifikatori pojačanja. Materijal se isporučuje u obliku listova (prethodno miješana smjesa). | Intervencijska uronjena tkanina (jednosmjerna tkanina, tkana tkanina, laminirana tkanina, predforma od kontinuiranih vlakana) tekuća smola niske viskoznosti (epoksi/nezasićeni poliester/stiren zamjena, itd.) se injektira i stvrdnjava pod visokim tlakom. |
| Vlakna svojstva | Usitnjena ili nasumično orijentirana vlakna, bez pojačanja kontinuiranim vlaknima - izvedba je uravnotežena u svim smjerovima (izotropna), ali specifična čvrstoća i krutost niže su od onih kompozita od kontinuiranih vlakana. | Kontinuirana vlakna (staklena, ugljična ili hibridna), s orijentacijama koje se mogu konfigurirati, nude izvrsna mehanička svojstva, posebno uzduž smjera vlakana. |
| Formula a prednost | Lako otporan na plamen (obično postiže ocjenu UL94 V-0 ili ispunjava standarde otpornosti na plamen za automobile), s dobrom otpornošću na vremenske uvjete i dimenzijskom stabilnošću. | Može postići visoke volumenne udjele staklenih ili ugljičnih vlakana (visoke čvrstoće, visoke krutosti, lagani), s izbornim sustavima smole za poboljšanje toplinske stabilnosti, adhezije i otpornosti na plamen (iako modifikacije koje usporavaju plamen mogu biti složenije i skuplje). |
| Površina i naknadno liječenje | Pruža glatku površinu lako pogodnu za bojanje i premazivanje. | Pozornost mora biti obraćena na površinu kaluda i kontrolu prodiranja smole; naknadna obrada obično je potrebna za postizanje visoke kvalitete površine. |
2. Kvaliteta konačnog proizvoda
|
| SMC | HP-RTM |
| Mehanički Svojstva | Vlačna i posmična čvrstoća su umjerene, što ga čini prikladnim za komponente podložne jednolikim opterećenjima ili za ne-primarne nosive pokrove. Otpornost na udarce je prosječna, iako sjeckana vlakna nude određenu prednost u apsorpciji energije. | Duž smjera vlakana, čvrstoća i krutost mogu biti mnogo veće od SMC; otpornost na zamor i otpornost na pukotine su superiorne, što ga čini prikladnim za nosive konstrukcije ili komponente izložene velikim udarnim ili torzijskim silama. |
| Dimenzionalno Točnost i Stabilnost | Oblikovan prešanjem, dobre dimenzijske stabilnosti; međutim, tolerancije za debljinu i male geometrijske značajke su pod utjecajem protoka materijala i dizajna kalupa. | Visoki zahtjevi za kontrolu debljine i lokalnog punjenja; ako su ubrizgavanje i odzračivanje dobro osmišljeni, može se postići velika točnost dimenzija, ali skupljanje smole također zahtijeva preciznu kontrolu i kompenzaciju. |
| Kvaliteta površine/izgled | Može izravno postići glatku površinu, prikladnu za estetske zahtjeve izloženih pokrova, s dobrim prianjanjem boje. | Izravno oblikovane površine mogu zahtijevati naknadnu obradu (lak, poliranje, premazivanje ili film) kako bi se postigla ista razina izgleda kao SMC; Ali za poboljšanje izgleda može se koristiti i common mode gelcoat ili membranska tehnologija, što povećava troškove. |
3. Preša i pomoćna oprema
SMC zahtijeva relativno niska ulaganja u opremu te je tehnološki zreo i stabilan. Obično je za SMC obradu potrebna samo preša, set kalupa i sustav grijanja za proizvodnju dijelova. Funkcionalni zahtjevi za tisak nisu visoki. Sirovine se mogu kupiti izravno u obliku listova te se mogu izvagati i rezati pomoću SMC stroja za rezanje. Nakon lijevanja, gotovi dijelovi zahtijevaju samo brušenje.

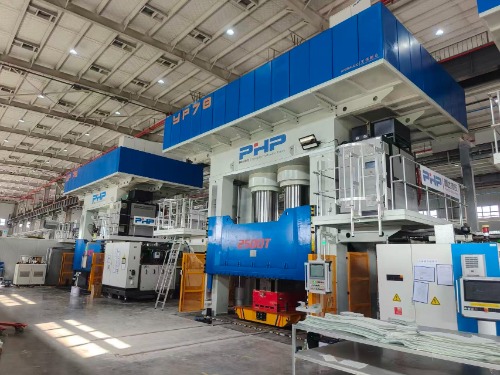

HP-RTM zahtijeva veća ulaganja u opremu. Tipično, materijal mora najprije biti prethodno zagrijan i preformiran, zatim proći visokotlačnom injekcijskom prešanju u preši velike tonaže, i na kraju biti podrezan i izrezan pomoću laserskog rezača. Cijeli proces – od sirovine do gotovog proizvoda – zahtijeva opremu uključujući: prešu za preformiranje 100–200 tona (sa sustavom grijanja), prešu za kalupovanje od 2500 - 3500 tona (s grijanjem sustav, vakuumski sustav i funkcija niveliranja četiri kuta), dva seta kalupa, stroj za rezanje, stroj za injektiranje smole, pribor za hlađenje i stvrdnjavanje, laserski rezač i tester nepropusnosti. Unaprijed ulaganje je značajno.
4. Ostali
Održavanje i mogućnost recikliranja: I SMC i HP-RTM su termoreaktivni sustavi, što otežava recikliranje.
Smanjenje težine: HP-RTM (posebno kada upotrebljava ugljična vlakna) može značajno smanjiti težinu u usporedbi s SMC. Kada se primijeni na kućišta baterija, može poboljšati domet vozila ili smanjiti ukupne troškove baterija.
Opskrbni lanac / Rizik dostupnosti: Lanac opskrbe za sjeckana vlakna SMC općenito je stabilan; ugljična vlakna i smole visokih performansi mogu doživjeti značajne fluktuacije cijena tijekom oskudne ponude, zahtijeva procjenu dugoročne stabilnosti opskrbe.
Fleksibilnost procesa: HP-RTM je fleksibilniji za složene integrirane strukture, smanjuje broj naknadnih dijelova za sklapanje (mala težina i manje koraka sklapanja), ali kalupe i procese je teže brzo modificirati. SMC je pogodniji za veliku produkciju s minimalnim varijacijama dizajna.
Sigurnosni i operativni rizici: HP-RTM sustavi injektiranja i stvrdnjavanja smole mogu uključivati toksične ili hlapljive komponente niske viskoznosti, zahtijevajući strožu kontrolu radnog okruženja, ventilacije i osobne zaštitne opreme.
5. Sažetak
|
| SMC | HP-RTM |
| Vlakna Type | Nasumično nasjeckana vlakna | Kontinuirana vlakna (orijentirana) |
| Trošak materijala po dijelu | Niska | Visoko (zbog cijene karbonskih vlakana/epoksida) |
| Složenost alata/opreme | Sredina (grijanje pritiskom) | Visoko (zahtijeva doziranje ubrizgavanjem, zatvorene kalupe, grijanje i vakuum) |
| Vrijeme ciklusa / proizvodni kapacitet | Prikladno za proizvodnju velikih količina | Kapacitet proizvodnje ovisi o stvrdnjavanju smole; može se povećati kroz paralelnu obradu. |
| Kvaliteta površine | Izvrsno (lako se postiže glatka, atraktivna površina) | Zahtijeva dodatnu obradu ili filmsku tehnologiju |
| Strukturna čvrstoća / mala težina | sredina | Visoko (posebno kada se koriste karbonska vlakna) |
| Otporan na plamen/otporan na vremenske uvjete | Lako ostvarivo putem formulacije | Zahtijeva specijaliziranu formulaciju, uz visoku cijenu |
| Primjenjive komponente | Estetski poklopci, poklopci i dijelovi velikog volumena | Nosiva kućišta, ojačanja i složene integrirane strukture |
