Otključavanje veće produktivnosti uz naprednu RTM press tehnologiju
Potraga za izvrsnošću u proizvodnji zahtijeva stalne inovacije u procesnoj tehnologiji, a preša za prijenos smole (RTM) predstavlja ključni dio opreme na ovom putu. Nadilazeći tradicionalne otvorene metode kalupljenja ili sporije kompozitne proizvodne tehnike, moderni RTM preša za kalupljenje nudi pristup zatvorenog sustava koji značajno povećava stope proizvodnje, poboljšava kvalitetu dijelova i smanjuje materijalni otpad i utjecaj na okoliš. Ovaj članak duboko zadire u temeljne prednosti integriranja RTM preše u vaš proizvodni tijek, pružajući detaljnu analizu njegovih operativnih principa, ključnih prednosti i kritičnih čimbenika koje treba uzeti u obzir za uspješnu implementaciju. Istražit ćemo kako ova tehnologija ne samo da povećava učinkovitost, već i otvara nove mogućnosti za stvaranje složenih kompozitnih dijelova visokih performansi čija je proizvodnja prije bila izazovna ili skupa. Razumijevanjem svih mogućnosti RTM procesa, proizvođači mogu donositi informirane odluke kako bi pojednostavili svoje operacije, smanjili ukupne troškove po dijelu i stekli konkurentsku prednost na tržištu.
Kako RTM preša transformira proizvodnju kompozitnih dijelova
Temeljni rad RTM preše za kalupljenje uključuje ubrizgavanje tekuće smole u zatvoreni kalup koji sadrži predformu od suhih vlakana. Ovaj naizgled jednostavan proces reguliran je preciznom kontrolom brojnih parametara koji zajedno određuju kvalitetu i postojanost završnog dijela. Transformacija iz sirovina u gotovu komponentu visoke čvrstoće dokaz je inženjerske sofisticiranosti RTM press sustava.
Ciklus RTM procesa korak po korak
Tipični RTM ciklus može se raščlaniti na nekoliko različitih faza, od kojih je svaka ključna za uspjeh operacije. Razumijevanje ovog ciklusa ključno je za razumijevanje načina na koji tisak povećava učinkovitost.
- Priprema kalupa i postavljanje predforme: Proces počinje pripremom dviju polovica usklađenog metalnog kalupa. Nanosi se sredstvo za odvajanje kako bi se osiguralo lako vađenje gotovog dijela. Ojačanje od suhih vlakana, koje može biti u obliku tkanih tkanina, prošivenih prostirača ili pletenih predformi, precizno se reže i stavlja u donju polovicu šupljine kalupa. Ovaj predforma definira strukturna svojstva i oblik završnog dijela.
- Zatvaranje i stezanje kalupa: Gornja polovica kalupa se zatim spušta na donju polovicu, a moćni hidraulički ili električni sustav RTM preše primjenjuje značajnu silu stezanja kako bi zatvorio kalup. Ova je sila ključna za izdržavanje unutarnjeg pritiska koji nastaje tijekom ubrizgavanja smole, a da pritom ne dođe do odvajanja kalupa ili bljeskanja. Preciznost sustava stezanja osigurava da je debljina dijela dosljedna i ponovljiva kroz tisuće ciklusa.
- Ubrizgavanje i stvrdnjavanje smole: Prethodno izmiješani sustav smole, često duroplastični polimer poput epoksida, vinil estera ili poliestera, se otplinjuje kako bi se uklonio zarobljeni zrak, a zatim se ubrizgava u zatvoreni kalup pod kontroliranim tlakom i protokom. Smola teče kroz predformu vlakana, temeljito vlažeći vlakna i istiskujući zrak kroz strateški postavljene otvore. Nakon što se kalup napuni, dio se drži u uvjetima kontrolirane temperature kako bi se stvrdnuo, proces u kojem smola prolazi kroz kemijsku reakciju kako bi postala čvrsta, kruta plastična matrica.
- Vađenje iz kalupa i naknadna obrada: Nakon završetka ciklusa stvrdnjavanja, sila stezanja se oslobađa, kalup se otvara i gotovi dio se uklanja. Ovisno o primjeni, dio može biti podvrgnut manjoj naknadnoj obradi, kao što je obrezivanje viška materijala ili bušenje rupa, ali često je proizvod gotovo neto oblika, što značajno smanjuje sekundarni rad u usporedbi s drugim metodama.
Ključne komponente sustava za optimalnu izvedbu

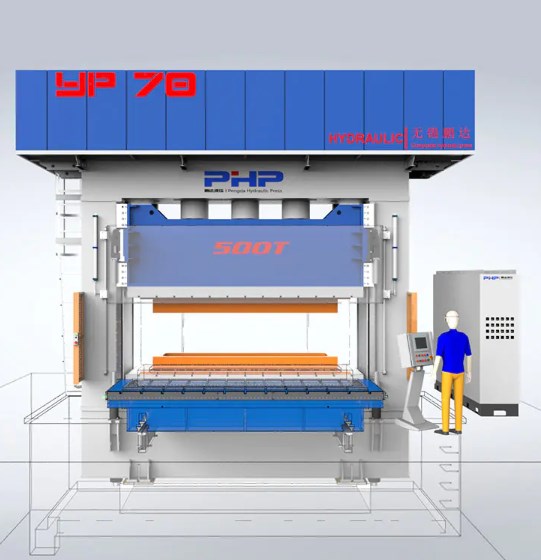

Učinkovitost cjelokupnog RTM procesa uvelike ovisi o izvedbi i integraciji njegovih ključnih komponenti. Moderna RTM preša više je od pukog uređaja za stezanje; to je integrirana proizvodna ćelija.
- Okvir za prešu i jedinica za stezanje: Ovo je okosnica sustava, koja osigurava strukturalni integritet i snagu potrebnu da se kalup drži zatvorenim. Moderne preše nude programabilne i vrlo ponovljive sile stezanja.
- Sustav ubrizgavanja: To uključuje mjerače smole i katalizatora, miješalice i pumpe za ubrizgavanje. Preciznost u doziranju i miješanju ključna je za postizanje dosljedne kemije smole i, posljedično, dosljednih mehaničkih svojstava u konačnom dijelu.
- Jedinica za kontrolu temperature kalupa (TCU): TCU cirkulira toplinsku tekućinu kroz kanale u kalupu kako bi je zagrijao na preciznu temperaturu potrebnu za optimalan protok smole i kinetiku stvrdnjavanja. Precizna kontrola temperature nije predmet pregovaranja za postizanje kratkih vremena ciklusa i visokokvalitetnih dijelova.
- Programabilni logički kontroler (PLC): PLC je mozak operacije, automatizira cijeli ciklus od zatvaranja kalupa i stezanja do ubrizgavanja, stvrdnjavanja i vađenja iz kalupa. Pohranjuje recepte za različite dijelove, osigurava ponovljivost i omogućuje bilježenje podataka u svrhu kontrole kvalitete.
Kritični čimbenici za odabir prave RTM opreme
Odabir RTM preše za kalupljenje je značajna kapitalna investicija, a odluka se mora temeljiti na temeljitoj procjeni vaših specifičnih proizvodnih potreba. Preša koja je savršeno prikladna za jednu primjenu može biti neprikladna za drugu. Stoga je detaljna procjena tehničkih specifikacija, operativnih zahtjeva i dugoročnih proizvodnih ciljeva najvažnija. Za proizvođače koji žele optimizirati svoj proces, razumijevanje nijansi niskotlačni RTM stroj specifikacije temeljno je polazište. Niskotlačni sustavi nude različite prednosti, uključujući smanjene troškove alata, mogućnost korištenja manje robusnih kalupa i manju potrošnju energije, što ih čini idealnim za velike dijelove kao što su lopatice vjetroturbina ili kade gdje nisu potrebni ekstremno visoki tlakovi ubrizgavanja.
Analiza sile stezanja i veličine ploče
Sila stezanja, mjerena u tonama, i veličina ploče, koja definira maksimalnu površinu kalupa, dvije su najosnovnije, ali kritične specifikacije. Potrebna sila stezanja određena je projektiranom površinom dijela (uključujući sustav klizača) i maksimalnim tlakom ubrizgavanja koji se očekuje unutar šupljine kalupa. Nedovoljna sila stezanja dovest će do deformacije kalupa i bljeskanja, stvarajući otpad i zahtijevajući naknadnu obradu. Tablica u nastavku daje opću usporedbu kako veličina dijela korelira s tipičnim zahtjevima za silu stezanja.
| Dio projektiranog područja | Tipičan primjer primjene | Preporučeni raspon sile stezanja |
|---|---|---|
| Manje od 1 m² | Automobilski nosači, električna kućišta | 100 - 250 tona |
| 1 m² do 4 m² | Paneli karoserije automobila, oplata kamiona, veliki kontejneri | 250 - 800 tona |
| Veći od 4 m² | Segmenti vjetroturbina, dijelovi tijela autobusa, brodski trupovi | 800 tona |
Osim sile, veličina ploče mora odgovarati fizičkim dimenzijama kalupa, uključujući sve pomoćne elemente poput hidrauličkih izvlakača jezgri ili klizača. Također je ključno uzeti u obzir otvor za dnevno svjetlo (maksimalna visina kalupa koju preša može prihvatiti) i hod preše kako bi se osigurala kompatibilnost s vašim alatom.
Ocjenjivanje integracije sustava upravljanja i automatizacije
Razina sofisticiranosti u sustavu kontrole tiska izravno utječe na jednostavnost upotrebe, ponovljivost i cjelovitost podataka. Moderni sustav temeljen na PLC-u s HMI (Human-Machine Interface) zaslonom osjetljivim na dodir omogućuje operaterima unos i pohranjivanje stotina recepata za dijelove. Ključne parametre kao što su tlak ubrizgavanja, brzina protoka, temperatura smole i temperatura kalupa treba nadzirati i kontrolirati na način zatvorene petlje. Za operacije koje imaju za cilj proizvodnju velikih količina, potencijal za automatizaciju trebao bi biti ključno razmatranje. To uključuje integraciju s robotima za utovar predoblika i istovar gotovih dijelova, kao i s uzvodnom i nizvodnom opremom. Robusni kontrolni sustav je ono što proizvođaču omogućuje stalnu proizvodnju visokokvalitetnih dijelova i pruža podatke o sljedivosti koje zahtijevaju mnoge napredne industrije.
Poboljšanje kvalitete dijelova i postizanje isplativosti
Primarni pokretač za usvajanje RTM tehnologije je značajno poboljšanje kvalitete dijelova i povezane ekonomske koristi. Za razliku od otvorenih procesa kalupljenja, RTM proizvodi dijelove s dvije gotove, glatke površine (A-strana i B-strana), što je vrlo poželjno za estetske primjene. Proces zatvorenog kalupa također rezultira puno dosljednijim omjerima vlakana i smole i superiornim mehaničkim svojstvima jer se struktura vlakana ne narušava tijekom faze nanošenja smole. Prilikom ocjenjivanja cjelokupne ponude vrijednosti, bitno je provesti a analiza troškova i koristi RTM-a u odnosu na ručno polaganje . Dok je početno ulaganje u RTM prešu i odgovarajuće metalne kalupe veće od alata za ručno postavljanje, dugoročne uštede su znatne i višestruke.
Vrhunska mehanička svojstva i završna obrada površine
Kvalitetne prednosti RTM-a su neporecive. Proces omogućuje upotrebu ojačanja od kontinuiranih vlakana visokih performansi, koja su postavljena na kontrolirani način kako bi se optimizirala čvrstoća i krutost u određenim smjerovima. Konsolidacija pod pritiskom i toplinom rezultira kompozitom s vrlo niskim udjelom šupljina (obično manjim od 1%), što izravno dovodi do veće interlaminarne čvrstoće na smicanje i otpornosti na zamor. Nadalje, površina koja replicira površinu kalupa je iznimne kvalitete, često postižući završnu obradu klase A izravno iz kalupa, što eliminira ili drastično smanjuje potrebu za pripremom za brušenje i bojanje. Ovo je oštra suprotnost ručnom postavljanju, gdje je otvorena strana dijela hrapava i zahtijeva značajan rad da se postigne prihvatljiva površina.
Smanjenje operativnih troškova i utjecaja na okoliš
Ekonomske prednosti RTM-a daleko nadilaze uštedu rada. Priroda procesa zatvorenog kalupa sadrži emisije stirena (za poliesterske i vinil esterske smole) i HOS (hlapljive organske spojeve) mnogo učinkovitije od otvorenog kalupa, pomažući proizvođačima da zadovolje stroge ekološke propise i stvaraju sigurnije radno mjesto. Korištenje materijala također je učinkovitije. Kod ručnog postavljanja tipičan je višak smole, što dovodi do otpada i težih dijelova. RTM-ovo precizno ubrizgavanje kontrolira količinu korištene smole, što rezultira manjom težinom dijela i smanjenim troškovima materijala. Sljedeći popis opisuje ključna područja uštede troškova:
- Smanjenje troškova rada: RTM je daleko manje radno intenzivan od ručnog postavljanja. Jedan operater često može upravljati s više preša, dok ručno postavljanje zahtijeva kvalificirane radnike za svaki dio.
- Učinkovitost materijala: Precizno doziranje smole i zatvoreni kalup smanjuju otpad, što dovodi do izravnih ušteda na sirovinama.
- Smanjena prerada i otpad: Visoka ponovljivost i automatizacija RTM-a dovode do stalno dobrih dijelova, dramatično smanjujući stope odbijanja i troškove povezane s popravkom neispravnih dijelova.
- Niži troškovi zaštite okoliša: Smanjene emisije smanjuju opterećenje ventilacijskih i sustava za smanjenje emisija zraka, što rezultira nižim operativnim troškovima tvornice.
Optimiziranje RTM procesa za složene geometrije
Kako raste potražnja za laganim, jakim i zamršeno oblikovanim kompozitnim dijelovima, sposobnost RTM procesa da se prilagodi složenim dizajnima postaje velika prednost. Međutim, uspješno oblikovanje dijelova s dubokim izvlačenjem, podrezima ili različitim debljinama zahtijeva sofisticiran pristup dizajnu kalupa i kontroli procesa. Za inženjere koji se bore s ovim izazovima, tražeći najbolje RTM parametri oblikovanja za debele kompozite čest je i kritičan zadatak. Debeli dijelovi skloni su nepotpunom vlaženju ili egzotermnom pregrijavanju tijekom stvrdnjavanja, što može dovesti do unutarnjih šupljina ili pucanja matrice. Optimiziranje parametara kao što su lokacija otvora za injektiranje, postavljanje otvora za ventilaciju, tlak injektiranja i višefazni ciklus stvrdnjavanja ključni su kako bi se osiguralo da smola u potpunosti prožima predformu i stvrdnjava ravnomjerno bez nedostataka.
Strategije za oblikovanje zamršenih i duboko izvučenih dijelova
Proizvodnja dijelova složene geometrije zahtijeva pažljivo planiranje kako bi se osiguralo da smola ravnomjerno teče i potpuno ispuni šupljinu kalupa. Ključna strategija je korištenje softvera računalne dinamike fluida (CFD) za simulaciju protoka smole tijekom faze punjenja. Ova simulacija pomaže identificirati potencijalna suha mjesta ili trkaće praćenje (preferirani protok duž kanala nižeg otpora) prije nego što se izradi jedan kalup. Na temelju simulacije, inženjeri mogu optimizirati broj i položaj otvora za ubrizgavanje i ventilacijskih otvora. Za dijelove s dubokim izvlačenjem, možda će biti potrebno koristiti više točaka ubrizgavanja kako bi se osiguralo da smola istovremeno dosegne sva područja predforme. Dodatno, kalup može sadržavati značajke poput klizača ili podizača za stvaranje podreza, omogućujući da se dio izvadi iz kalupa bez oštećenja.
Osiguravanje ravnomjernog stvrdnjavanja i smanjenje zaostalih naprezanja
Kod složenih dijelova, varijacije u debljini mogu dovesti do različitih brzina stvrdnjavanja. Deblji dijelovi otvrdnjavaju sporije zbog toplinske mase ili se mogu pregrijati zbog egzotermne prirode reakcije smole. Ovo nejednoliko stvrdnjavanje može blokirati zaostala naprezanja, što dovodi do iskrivljenja dijela ili netočnosti dimenzija nakon vađenja iz kalupa. Kako bi se to spriječilo, sustav kontrole temperature kalupa mora biti precizno zonski raspoređen kako bi isporučio različite temperature različitim područjima kalupa, promičući ujednačeniji profil otvrdnjavanja u cijelom dijelu. Nadalje, korištenje sustava smole s nižom vršnom egzotermnom temperaturom i prilagođavanje ciklusa stvrdnjavanja s odgovarajućim vremenima zadržavanja i brzinama povećanja vitalne su mjere kontrole procesa za postizanje dimenzionalne stabilnosti u složenim RTM dijelovima.
Održavanje vaše RTM preše za dugoročnu pouzdanost
Kako bi se osiguralo da RTM preša nastavi isporučivati visoku učinkovitost i kvalitetu dijelova tijekom cijelog radnog vijeka, o proaktivnom i sustavnom režimu održavanja nema pregovaranja. Neplanirani zastoji jedan su od najvećih troškova u proizvodnji, a često su rezultat zanemarenog održavanja. Dobro održavana preša ne samo da radi pouzdanije, već također održava svoju preciznost, koja je izravno povezana s dosljednošću dijelova koje proizvodi. Sveobuhvatan raspored održavanja za RTM prešu treba razviti i rigorozno ih se pridržavati, uključujući dnevne, tjedne, mjesečne i godišnje zadatke. Ovaj raspored trebao bi se temeljiti na preporukama proizvođača, ali također i prilagođen specifičnom obujmu proizvodnje i okolišnim uvjetima vašeg pogona.
Neophodne dnevne i tjedne provjere održavanja
Mnogi kritični problemi mogu se identificirati i spriječiti jednostavnim svakodnevnim vizualnim pregledima i rutinskim provjerama. Ti su zadaci prva linija obrane od velikih kvarova.
- Dnevne provjere: Operateri bi trebali provjeriti ima li curenja hidrauličkog ulja oko cilindara, ventila i cjevovoda. Provjerite razinu hidrauličkog ulja u spremniku. Poslušajte neobičnu buku iz pumpi, motora ili steznog mehanizma. Vizualno pregledajte crijeva grijača i priključke na jedinici za kontrolu temperature kalupa na znakove istrošenosti ili curenja.
- Tjedne provjere: Očistite ploče kako biste spriječili da ostaci utječu na poravnanje kalupa ili kvalitetu dijela. Provjerite ima li u hidrauličnoj tekućini znakova onečišćenja ili propadanja. Provjerite kalibraciju senzora tlaka i temperature. Provjerite nepropusnost električnih spojeva i znakove pregrijavanja.
Proaktivno dugoročno održavanje i zamjena komponenti
Osim dnevnih i tjednih zadataka, potreban je detaljniji plan održavanja kako bi se riješilo trošenje i habanje komponenti tijekom vremena. Za objekte koji rade u više smjena, pitanje je kako povećati izlaz s multi daylight RTM prešom često nastaje. Višednevna preša, koja ima višestruke kalupne stanice između svojih ploča, može dramatično povećati učinak dopuštajući stvrdnjavanje jednog dijela dok se drugi ubrizgava, a treći vadi iz kalupa. Međutim, ovaj složeni stroj zahtijeva još rigorozniji raspored održavanja. Ključne dugoročne aktivnosti održavanja uključuju:
- Remont hidrauličkog sustava: Povremeno mijenjanje hidrauličke tekućine i filtara je ključno. Tijekom vremena, brtve i crijeva u hidrauličnom sustavu degradirati će se i treba ih zamijeniti kao dio programa preventivnog održavanja kako bi se izbjegao katastrofalni kvar.
- Provjera ploče i spone: Ploče se moraju provjeriti jesu li ravne, a spojne šipke ima li znakova rastezanja ili zarezivanja. Neusklađenost može uzrokovati nejednaku silu stezanja i varijacije debljine dijela.
- Servisiranje sustava ubrizgavanja: Precizni mjerači, miješalice i pumpe sustava ubrizgavanja moraju se redovito čistiti i servisirati kako bi se spriječilo nakupljanje smole i osigurala točna kontrola omjera. Statičke miješalice treba zamijeniti prema preporuci.
- Provjera kontrolnog sustava: PLC, senzore i sigurnosne blokade treba povremeno testirati i kalibrirati kako bi se osiguralo da ispravno funkcioniraju, održavajući ponovljivost procesa i sigurnost operatera.
Ulaganjem u discipliniranu kulturu održavanja, proizvođači mogu maksimizirati vrijeme rada, performanse i povrat ulaganja u svoju RTM prešu za kalupljenje, osiguravajući da ona ostane kamen temeljac učinkovite proizvodnje u godinama koje dolaze.
